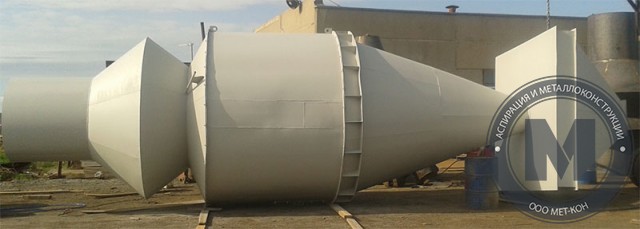

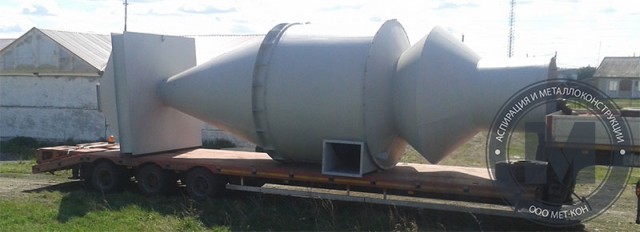

Циклон ОЭКДМ

Для обеспечения работы пневмотранспорта древесных материалов (пыль, стружка, щепки и др.), в деревоперерабатывающей промышленности используются циклоны ОЭКДМ.

Благодаря своему усовершенствованному конструктивному исполнению они позволяют существенно увеличить коэффициент очистки. Остаточная запыленность для крупной фракции переработанной древесины (опилки, стружки) составляет до 30 мг/м3, а для мелкофракционных составляющих (при шлифовании) – до 100 мг/м3.

Для обеспечения эффективной работы ОЭКДМ необходимо герметично соединять с бункером, который обеспечит необходимую емкость, позволяющую вместить суточное накопление отходов (до 35 м3). В зависимости от технологической необходимости циклоны изготавливаются правого и левого исполнения. Для обеспечения слива воды, образовывающейся от попадания влаги в циклон, предусмотрена трубка слива.

Циклон изготовлен из нержавеющего черного металла, швы проварены сплошным способом. Патрубки оснащены фланцами для подсоединения воздуховодов. Оптимальная скорость воздушного потока на входном патрубке составляет от 14 до 18 м/с. Вентилятор может устанавливаться как перед циклоном, так и после него.

Технические характеристики

Наименование Производительность по воздуху м3/ч от Производительность по воздуху м3/ч до Диаметр, мм Высота, мм Масса, кг
ОЭКДМ К-8 1900 2300 800 2450 76
ОЭКДМ К-10 2700 3300 1000 3115 170
ОЭКДМ К-12 3860 4730 1200 3780 263
ОЭКДМ К-14 5520 6750 1400 4315 363
ОЭКДМ К-16 6200 8000 1600 4915 473
ОЭКДМ К-18 8000 10500 1800 5565 629
ОЭКДМ К-20 9800 12900 2000 6150 1060
ОЭКДМ К-22 11600 15200 2200 6505 1280
ОЭКДМ К-24 14100 18550 2400 7295 1350
ОЭКДМ К-30 22150 28500 3000 9160 1650
