Циклон ЦН 11

Сделать заявку

Циклон ЦН-11 используются для очистки пылевоздушной смеси от твердых частиц, которые выделяются вследствие различных технологических процессов, таких как помол, сушка, обжиг, дробление, сжигание топлива и другие отрасли промышленности. Степень воздухоочистки от крупных фракций пыли составляет до 90%.

Циклон ЦН-11 не рекомендуется использовать на производствах, где имеет место быть волокнистая или слипающаяся пыль; необходимо избегать попадания капельножидких субстанций, а также веществ, образовывающих конденсат.

Техническая информация

Производительность циклона ЦН-11 зависит от его типоразмера. Давление в агрегате должно составлять от 0,7 до 1,2 кПа. Однако, для повышения эффективности очистки воздуха, давление может превышать указанные значение, при том, что общее давление в системе на должно падать ниже минимально указанного. В противном случае, эффективность очистки газов значительно снизиться.

Максимально допустимая запыленность воздуха при использовании пылеуловителя не должна превышать 1000 г/м3, а температура окружающей среды не более 400°С. Скорость пылевоздушной смеси, входящая в патрубок циклона, должна равняться 4м/с при обычных условиях; в условиях работы с абразивной пылью -2,5 м/с.

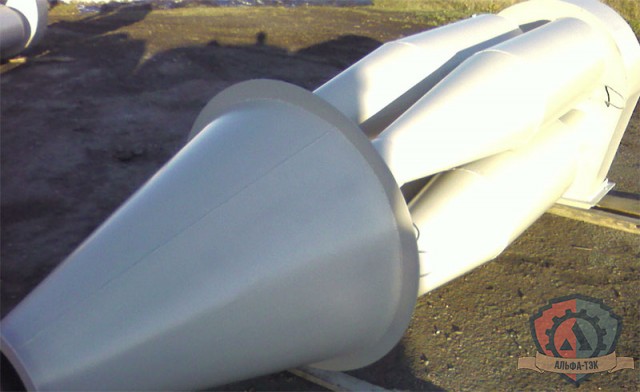

Изготавливаются в одиночном и групповом варианте с идентичным внутренним диаметром, от 300мм до 900мм.

Особенности циклона

Установка циклона может производиться либо на всасывающей, либо нагнетающей сторонах аспирационной системы. Если агрегат используется при работе с абразивными типами пыли, то проводить установку рекомендуется перед вентилятором. Такой подход позволит не подвергать лишнему износу крыльчатки вентилятора.

Циклон ЦН-11 может изготавливаться во взрывобезопасном исполнении. Для этого, конструкцией изначально предусмотрены взрывные клапана, а бункер для сбора отходов производства, имеет минимальные размеры, которые позволяют избежать накопления взрывоопасной смеси.

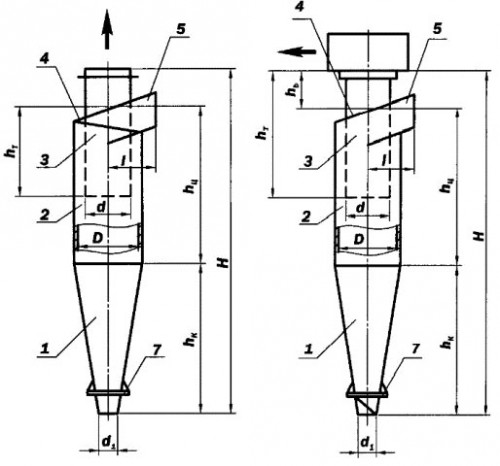

Элементы циклона

Конус (является ускорителем воздушного потока).

• Цилиндр.
• Труба для выхлопа.
• Винтовая крышка.
• Входной патрубок.

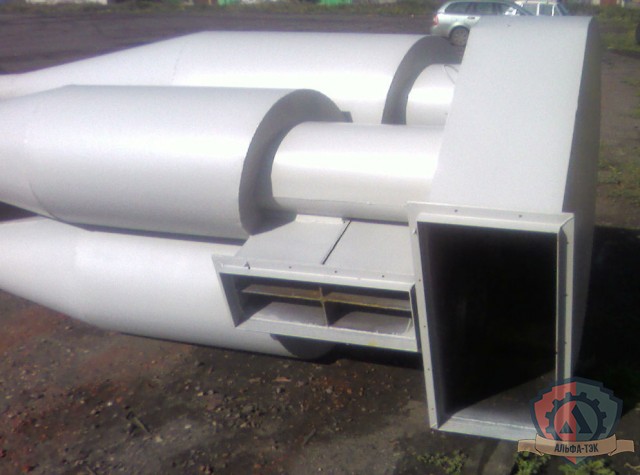

• Улитка (выход очищенного воздуха).
• Опорный фланец.

Технические характеристики:
