Циклон ЦН 24

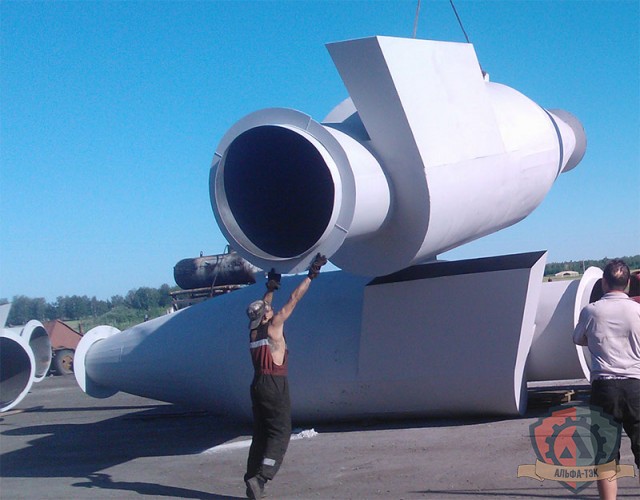

Циклон ЦН-24 характеризуется высокой производительностью. Применяется для очистки пылевоздушных потоков от крупных фракций твердых пылевых веществ, размером более 20 мкм. Применяется для грубой очистки отходящих газов при производстве строительных смесей и материалов, деревообработке и других отраслях промышленности где обусловлено их применение. Рекомендуется применять данный тип циклонов с другими пылеочистителями для приведения очищаемого потока в соответствие с экологическими нормами.

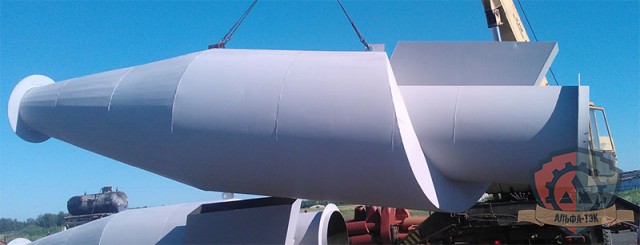

Конструктивная простота, надежность и длительное время в эксплуатации сделали циклон ЦН-24 востребованным на рынке. Основные отличия модификаций данного циклона заключаются в габаритах и производительности. Применение циклонов ЦН-24 для очистки пылевоздушной смеси от слипающейся пыли, волокнистых фракций, газов с возможностью конденсации влаги не эффективно. Рекомендуемая скорость потока – 4,5 м/с, при температуре не более 400°С, при этом максимальное давление в циклоне должно быть не более 0,7 МПа. При данных показателях циклон ЦН-24 обеспечивает эффективность очистки до 98 % фракций размером 90 мкм, и до 90 % с размером до 25 мкм (плотность входного пылевого потока для данных показателей – 2,1 кг/м3). При увеличении диаметра циклона, эффективность очистки снижается.
Типоразмеры циклона ЦН-24
| Наименование циклона | Производительность м3/час при V=3,5 | Основные размеры мм. | ||
| D | H | a x b | ||
| ЦН-24-400 | 2 000 | 400 | 1704 | 444 х 80 |
| ЦН-24-500 | 3 200 | 500 | 2130 | 555 х 100 |
| ЦН-24-600 | 4 600 | 600 | 2556 | 666 х 120 |
| ЦН-24-700 | 6 200 | 700 | 2982 | 777 х140 |
| ЦН-24-800 | 8 100 | 800 | 3408 | 888 х 160 |
| ЦН-24-900 | 10 300 | 900 | 3834 | 999 х 160 |
| ЦН-24-1000 | 12 700 | 1000 | 4260 | 1110 х 200 |
| ЦН-24-1200 | 18 300 | 1200 | 5112 | 1332 х 240 |
| ЦН-24-1400 | 25 000 | 1400 | 5964 | 1554 х 280 |
| ЦН-24-1600 | 32 600 | 1600 | 6816 | 1776 х 320 |
| ЦН-24-1800 | 41 200 | 1800 | 7668 | 1998 х 360 |
| ЦН-24-2000 | 50 900 | 2000 | 8520 | 2220 х 400 |
| ЦН-24-2400 | 73 200 | 2400 | 10224 | 2664 х 480 |
| ЦН-24-3000 | 114 400 | 3000 | 12780 | 3330 х 600 |
