Шлюзовые затворы ШУ-6, ШУ-15, ШУ-30

Сделать заявку

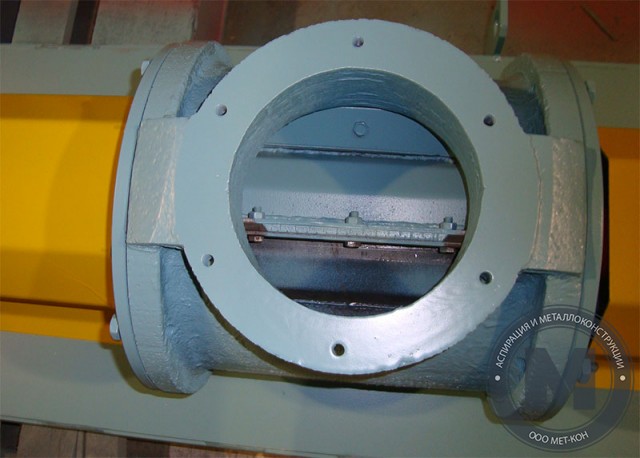

Шлюзовые затворы или питатели предназначены для исключения попадания атмосферного воздуха в разгрузитель. Получили широкое распространение в технологических процессах на мельницах, элеваторах и других перерабатывающих комбинатах в сельскохозяйственной и пищевой промышленности. Простота и надежность в эксплуатации обеспечили их высокую применяемость.

После переработки технологического груза, конвейеры перемещают его в фильтры, циклоны, бункеры, у которых на выходе разгрузочного отверстия устанавливают шлюзовые затворы с работой непрерывного действия. Ротор (крыльчатка на восемь лопастей) установлен в корпусе цилиндрической формы (изготавливается из металла) с расстоянием до его стенок – 0,12 мм. Он существенно снижает подсос атмосферного воздуха до 30м³/час в разгрузитель, при этом разделяет воздушный зазор с атмосферной нагрузкой и повышенным давлением воздуха в бункере. Уплотнители размещаются на крышках торцевых и в местах вывода валов из корпуса затвора, при этом используются тороидальные сальники изготовленные из войлока. Они обеспечивают надежное соприкосновение к стенкам корпуса и герметичность затвора. Подшипники выполняют роль опоры для вала ротора. Для извлечения материала, залипшего на внутренних стенках шлюзового затвора, на нем есть специальные отверстия для продувки. Удаление продуктов транспортирования осуществляется за счет образовавшегося вакуума в циклоне или другом разгрузочном оборудовании. Шлюзовой питатель присоединяется к мотор-редуктору с использованием муфты. Приводящий элемент и затвор размещаются и фиксируются на раме или плите. Перемещаемый материал находящийся в бункере, непрерывно проходит сквозь разгрузочное отверстие и далее согласно установленному технологическому процессу, на конвейер или транспортер.

У шлюзового затвора есть нижний фланец, который обеспечивает возможность подключения к пневмотранспорту, различным конвейерам, бункерам и другому технологическому оборудованию. При установке на шлюзовый питатель частотного преобразователя, можно контролировать количество оборотов, при разгрузке транспортируемого материала. Это позволяет снизить воздействие абразивности на корпус питатетеля, его уплотнителей, лопаток крыльчатки, что увеличивает эксплуатационные характеристики шлюзового затвора

Шлюзовые затворы ШУ-6, ШУ-15 и ШУ-30 производятся в соответствии с ГОСТ 15150 для климатического исполнения «У» и размещаются в помещении по категории установки 1.

Затворы производятся в следующих пяти исполнениях:

1. Исполнение 1 применяется для дозировки материалов переработки средней фракции (при этом ротор изготавливается из чугуна, а толщина лопасти составляет 12 мм);
2. Исполнение 2 применяется для грузов средней фракции (ротор изготавливается из стали, а толщина лопасти снижена до 10 мм);
3. Исполнение 3 позволяет работать с материалами крупной фракции (длительную работу обеспечивают полимерные накладки, дополнительные ребра жесткости и толщина лопастей крыльчатки до четырех мм.
4. Исполнение 4 используется для грузов большой фракции (ротор изготавливается из стали, толщина лопасти – 4 мм);
5. Исполнение Ц допускает работу шлюзового затвора с высокотемпературными показателями (температура до 2000°С, графитовая набивка и сальниковые уплотнители).

Техническая характеристика
