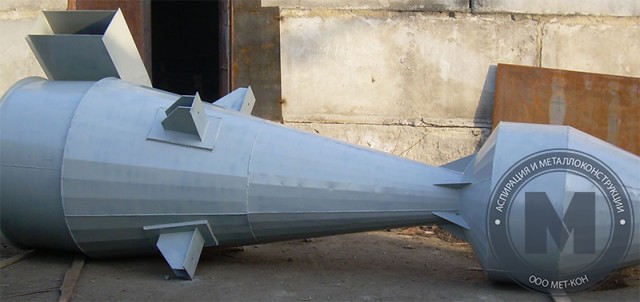

Циклоны СИОТ, СИОТ М, СИОТ М1

Сделать заявку

Циклоны типа СИОТ-М, СИОТ-М1 обеспечивают очистку пылевоздушной смеси от крупных частиц выбросов производств в атмосферу и успешно очищают ее от сухой, не слипающейся и неабразивной пыли. Данный тип циклонов нашел широкое применение: в производстве строительных материалов, нефтяной и химической отраслях промышленности, в деревообрабатывающих процессах, металлургии. Циклоны СИОТ очищают воздух при обжиге, сушке, агломерации и других технологических процессах.

СИОТ-М и СИОТ-М1 имеют ряд преимуществ, которые обеспечили их применяемость:

-  высокая эффективность в очистке (до 90%);

-  надежность (при правильной эксплуатации);

-  простота в использовании;

-  низкая затратность при монтаже и в эксплуатации.

Циклоны СИОТ-М и СИОТ-М1 являются новыми, усовершенствованными типами циклона СИОТ. В конструкции циклона СИОТ введены улучшения и усовершенствования, которые увеличивают их технологические характеристики и уменьшают затраты на их изготовление. Циклон СИОТ-М характеризуется повышенной эффективностью, в сравнении с циклоном СИОТ, а СИОТ-М1 увеличенными производительностью и эффективностью. Новые модели циклонов, увеличенных в диаметре (№8, №9, №10), обладают более высокой производительностью.

Основные изменения в циклонах СИОТ-М и СИОТ-М1:

-  корпус циклона по высоте уменьшен;

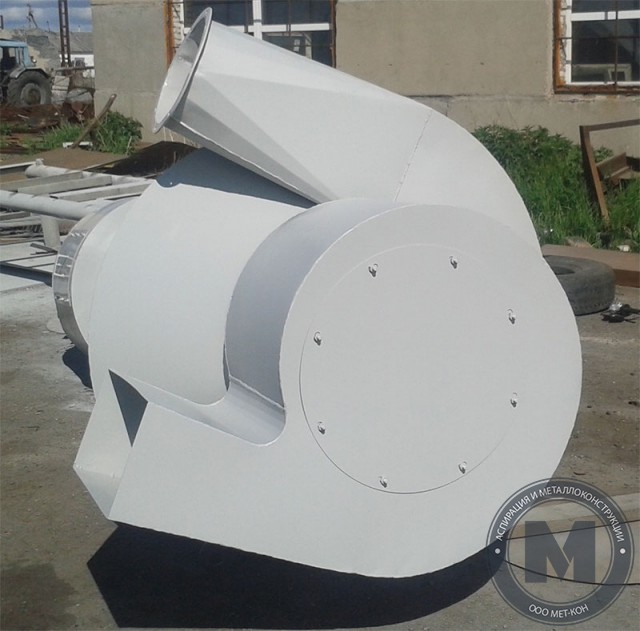

-  вместо раскручивателя с винтовой крышкой применяется улитка;

-  пылевыпускное отверстие большего диаметра;

-  применяемая толщина металла для изготовления корпуса увеличена до 3 мм.

Цилиндрическая вставка циклона СИОТ-М, установленная между бункером и корпусом, обеспечивает снижение уноса пыли в 2-2,5 раза. Вставка-закручиватель применяется в циклоне СИОТ-М1. Оптимальная скорость вхождения пылевоздушного потока 15 м/с, при этом его запыленность не должна превышать 300 мг/м³.

В принцип работы циклонов СИОТ-М и СИОТ-М1 заложена центробежная и гравитационная сила воздействия на твердые фракции очищаемого воздуха. Пылевой поток поступает в циклон, благодаря закручивателям приобретает вращательное движение, в конической части образуется вихрь, твердые фракции отделяются от потока и выпадают в бункер. Пылевоздушный поток теряет скорость и изменяет направление, выходит через пылевыпускное отверстие, где смешивается с очищенным воздухом и проходит через улитку, приобретая прямолинейное движение. Модернизированные циклоны СИОТ, при оснащаются шиберным затвором или затвором-мигалкой, которые обеспечивают периодическую или непрерывную выгрузку бункера циклона.

Использование циклонов СИОТ-М и СИОТ-М1 для токсичных веществ и во взрывоопасных зонах запрещено.

Основные характеристики циклонов СИОТ-М и СИОТ-М1 приведены в таблице 1.

Таблица 1

Циклоны СИОТ-М

Циклоны СИОТ-М1
